תקנים דיגיטליים חלוציים: D-MAC ו-D2-MAC

שיטות השידור D-MAC ו-D2-MAC מייצגות פרק מרתק וחשוב בהיסטוריה של טכנולוגיית הטלוויזיה. הן פותחו במהלך שנות ה-80 של המאה ה-20 באירופה כשלב מעבר טכנולוגי (היברידי) בין השידור האנלוגי המסורתי (כמו PAL ו-SECAM) לבין השידור הדיגיטלי המלא המוכר לנו כיום (כדוגמת תקן DVB).

משפחת תקני ה-MAC (ראשי תיבות של Multiplexed Analogue Components - רכיבים אנלוגיים במקבץ) נועדה לפתור את המגבלות והפגמים האינהרנטיים של שיטות השידור האנלוגיות הישנות, תוך שילוב ראשוני של טכנולוגיה דיגיטלית להעברת שמע ונתונים.
הרקע לפיתוח התקן

עד להכנסת תקני ה-MAC, שידורי הטלוויזיה האנלוגיים שילבו את אות הבהירות (Luminance - המידע בשחור-לבן) ואת אות הצבע (Chrominance) באותו תדר תנופה. ערבוב זה גרם לתופעות לוואי ויזואליות מוכרות, כגון ריצוד צבעים (Cross-Color) ועיוותים באזורים עם פסים צפופים (כמו חולצה מפוספסת).

בנוסף, עם כניסת שידורי הלוויין הישירים לבית (DTH - Direct-to-Home), נדרשה שיטה שתוכל לנצל טוב יותר את רוחב הפס של הלוויין ותאפשר העברת מספר ערוצי שמע באיכות גבוהה ומידע דיגיטלי נלווה.

העקרון הטכנולוגי של שיטת MAC

במקום לערבב את אות הבהירות ואת אות הצבע ביחד באותו זמן, שיטת MAC משתמשת בדחיסת זמן וחלוקת זמן (Time-Division Multiplexing):

הפרדת רכיבים: מידע הבהירות (Y) ומידע הצבע (U/V) נשלחים בנפרד לגמרי עבור כל שורת תמונה.
דחיסת זמן: האותות הפיזיים נדחסים בזמן (הם מועברים במהירות גבוהה יותר) ומשודרים בזה אחר זה לאורך הפרק הזמני של כל שורת סריקה.
שילוב דיגיטלי: בחלק משורת הסריקה שיועד בעבר לסנכרון, מוזרם כעת מידע דיגיטלי המכיל שמע (אדיו) נתונים (כמו טלרסט) ואותות סנכרון.

בצד המקלט, הממיר (Set-top box) פורס חזרה את האות בזמן, משחזר את הרכיבים הנפרדים ומציג תמונה נקייה לחלוטין וללא עיוותי צבע.

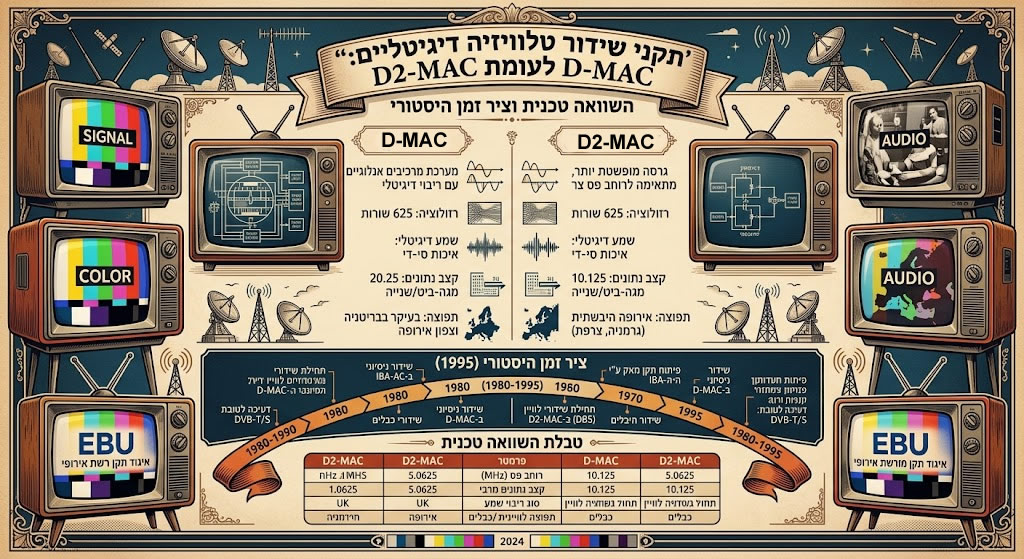

ההבדלים בין D-MAC ל-D2-MAC

התקן המקורי (C-MAC) פותח בבריטניה, אך במהלך היישום בפועל התפצלה התעשייה לשני תקנים מרכזיים: D-MAC ו-D2-MAC.

1. תקן D-MAC

רוחב סרט: דורש רוחב פס רחב של כ-8.4 MHz.
קצב נתונים דיגיטלי: מעביר מידע דיגיטלי בקצב גבוה של 20.25 Mbps.
יכולת שמע: אפשר העברת עד 8 ערוצי שמע באיכות קול ברמת CD (או 4 ערוצי סטריאו).
שימוש עיקרי: אומץ בעיקר בבריטניה ובמדינות הסקנדינביות (למשל על ידי רשת BSKyB הבריטית בראשית דרכה).
חיסרון: בשל רוחב הפס הגדול שלו, D-MAC לא היה מתאים לתשתיות כבלים אנלוגיות קיימות של אותה תקופה, אלא לשידור לוויני בלבד.

2. תקן D2-MAC

רוחב סרט: מותאם לרוחב פס מצומצם יותר של 8 MHz (ולעתים אף 7 MHz).
קצב נתונים דיגיטלי: מחצית מקצב ה-D-MAC – סביב 10.125 Mbps.
יכולת שמע: תמיכה ב-4 ערוצי שמע באיכות גבוהה (או 2 ערוצי סטריאו).
שימוש עיקרי: אומץ באופן נרחב באירופה היבשתית (במיוחד בצרפת, גרמניה ובהמשך בסקנדינביה).
יתרון מרכזי: התקן תוכנן במיוחד כך שיוכל לעבור לא רק בשידור לוויני, אלא גם ברשתות כבלים אנלוגיות קיימות ללא צורך בשדרוג תשתיות נרחב.

מאפיין	D-MAC	D2-MAC
קצב נתונים דיגיטלי	20.25 Mbps	10.125 Mbps
רוחב פס נדרש	8.4 MHz	7 - 8 MHz
ערוצי שמע (מקסימום)	8 ערוצי מונו / 4 סטריאו	4 ערוצי מונו / 2 סטריאו
התאמה לרשתות כבלים	נמוכה (עבור לוויין בעיקר)	גבוהה (מותאם לכבלים וללוויין)
איכות תמונה	מעולה (ללא עיוותי צבע)	מעולה (ללא עיוותי צבע)

D2-MAC נבדק ותוכנן לשידורים יבשתיים פוטנציאליים, אך הוא נוצל בעיקר עבור טלוויזיה בלוויין ובכבלים ולא לשימוש יבשתי נרחב.

שלב בדיקות יבשתיות וְהֶקְשֵׁר:

מהנדסים ביצעו בדיקות שידור יבשתיות של D2-MAC/חבילות במדינות כמו צרפת במהלך פיתוח משפחת הרכיבים האנלוגיים המרובבים.
יכולת תכנון: התקן נבנה עם ריבוב חלוקת זמן בפס בסיס שיכול תיאורטית להסתגל לרשתות משדרים בתדרי רדיו (RF) יבשתיים.
תוצאה: למרות היתכנות טכנית, המערכת מעולם לא הושקה באופן מסחרי לשידור יבשתי סטנדרטי מכיוון ש-PAL ו-SECAM אנלוגיים נותרו מושרשים, ומאוחר יותר סטנדרטים דיגיטליים (כמו DVB-T) השתלטו.

שימושים עיקריים של D2-MAC

טלוויזיה בלוויין: אומצה באופן נרחב על ידי ספקי לוויין סקנדינביים, גרמנים וצרפתים.
רשתות כבלים: בשימוש נרחב להפצת כבלים בפס צר לנשיאת שמע דיגיטלי רב-ערוצי לצד רכיבי וידאו אנלוגיים.

משמעות היסטורית ושקיעת התקן

תקני D-MAC ו-D2-MAC היוו פריצת דרך חשיבתית. הם היו מביניהם הראשונים שהכניסו את השידור המוצפן (EuroCrypt), מה שאפשר את צמיחתן של טלוויזיות בערך מוסף וערוצים בתשלום (Pay-TV). כמו כן, גרסאות מתקדמות של התקן (HD-MAC) שימשו לניסיונות ראשונים של שידורי טלוויזיה ברזולוציה גבוהה (HDTV) באירופה.

עם זאת, אורך החיים של טכנולוגיית ה-MAC היה קצר יחסית. מדובר היה בשיטה היברידית – התמונה עצמה נותרה אנלוגית (אף שהופרדה ברכיבים), ורק השמע והנתונים היו דיגיטליים.

באמצע שנות התשעים של המאה העשרים, ההתפתחות המהירה בטכנולוגיות דחיסת וידאו דיגיטלי (בעיקר תקן MPEG-2) הפכה את טכנולוגיית ה-MAC למיותרת. המעבר לשידור דיגיטלי מלא (DVB-S ללוויין ו-DVB-C לכבלים) איפשר לדחוס עשרות ערוצי וידאו דיגיטליים ברוחב פס שלפנים שימש ערוץ MAC יחיד. כתוצאה מכך, השימוש בתקני D-MAC ו-D2-MAC הופסק בהדרגה עד לתחילת שנות ה-2000.
